OSDP. Будущее систем контроля доступа

OSDP. Будущее систем контроля доступа

В каждом проекте СКУД есть участок, который десятилетиями почти не замечали. Карта считана, идентификатор получен — дальше его надо передать от считывателя в систему. Казалось бы, что здесь вообще может устареть?

Может. И сегодня именно на этом коротком участке проходит одна из самых заметных технологических границ отрасли: Wiegand остаётся языком прошлого, а OSDP постепенно становится языком современной системы контроля доступа.

Wiegand: технология, которая вовремя решила свою задачу

Имя Wiegand пришло в СКУД из технологии Джона Виганда, появившейся в 1970-х. Позже в отрасли закрепился одноимённый интерфейс связи считывателя с контроллером: две линии данных — Data0 и Data1 — передают последовательность нулей и единиц. К 1980–1990-м эта схема стала фактическим стандартом для огромного числа систем контроля доступа.

Причина успеха понятна. Wiegand прост, дешёв, понятен монтажнику и десятилетиями поддерживался почти всеми производителями. Для эпохи, когда от считывателя требовалось в основном одно — передать код карты контроллеру, — этого было достаточно.

Но простота стала и его главным ограничением. Wiegand передаёт данные только в одну сторону. В самом интерфейсе нет шифрования. Контроллер не может полноценно опрашивать устройство, контролировать его состояние или использовать канал как современную двустороннюю линию управления. Более того, даже использование защищённой карты не защищает участок после считывателя: код, вышедший из считывателя по Wiegand, можно перехватить и воспроизвести.

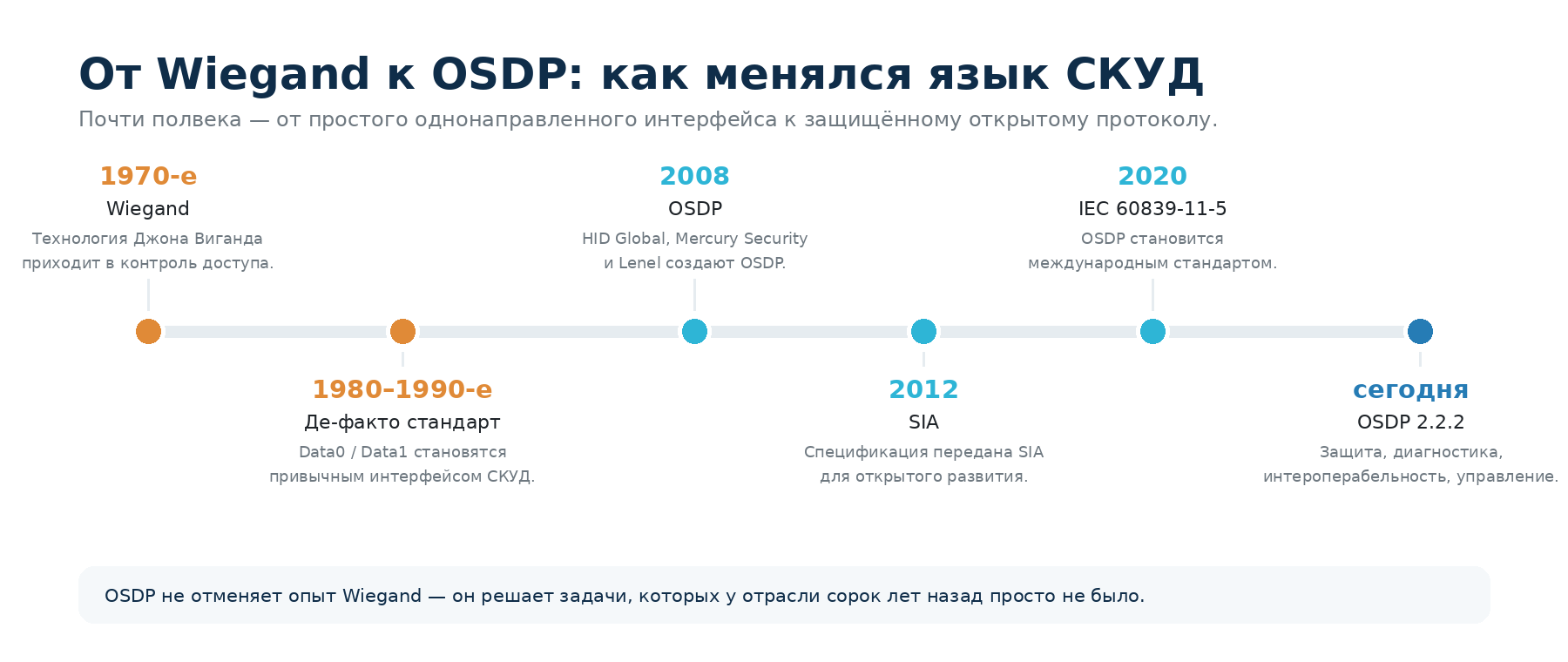

От Wiegand к OSDP: интерфейс, созданный для передачи кода карты, постепенно уступает место полноценному протоколу управления периферией.

OSDP появился тогда, когда считывателю стало мало просто «отправить номер карты»

В 2008 году HID Global, Mercury Security и Lenel создали первую версию OSDP — Open Supervised Device Protocol. В 2012 году права на спецификацию были переданы Security Industry Association (SIA), чтобы протокол развивался как открытый отраслевой стандарт. В 2020 году OSDP был опубликован как международный стандарт IEC 60839-11-5:2020. Сегодня SIA развивает версию 2.2.2 и программу независимой проверки совместимости OSDP Verified.

“Supervised” (контролируемый) в названии OSDP — не украшение. Это принципиальное отличие от старой модели: устройство не просто что-то отправляет в линию, а является полноценным участником двустороннего обмена. Система может видеть его состояние, управлять им и контролировать сам факт связи.

Почему OSDP не «взлетел» мгновенно

Если преимущества настолько очевидны, почему Wiegand всё ещё жив? Ответ, как обычно, лежит не только в технологии.

Во-первых, существует огромная установленная база. На объектах уже проложены кабели, установлены считыватели и контроллеры, сформированы типовые проектные решения и складские запасы. Во-вторых, Wiegand очень прост. OSDP требует чуть большей инженерной культуры: адресации устройств, понимания RS-485, параметров линии, Secure Channel, ключей и совместимости реализаций. SIA даже создала отдельный OSDP Boot Camp для проектировщиков, интеграторов и технических специалистов.

Есть и экономическая инерция: SIA ещё несколько лет назад прямо связывала медленное внедрение OSDP с тем, что заказчики не закладывали бюджеты на замену существующих систем.

Поэтому OSDP не «не взлетел» мгновенно. Он проходит обычный путь инфраструктурной технологии: сначала его преимущества понимают разработчики, затем проектировщики и интеграторы, а потом новая архитектура превращается в норму.

Что OSDP даёт системе контроля доступа

Защищённый канал

OSDP Secure Channel использует AES-128 для защищённого обмена между устройством и управляющей системой. Это принципиально меняет модель угроз: перехватить электрические импульсы на линии уже недостаточно, чтобы получить пригодные для повторного использования данные.

Двунаправленный обмен

Система может не только получать идентификатор, но и отправлять устройству команды, считывать его параметры и статус, управлять индикацией, клавиатурой и другими функциями. Именно двусторонний обмен открывает путь к удалённой настройке и централизованному обслуживанию оборудования.

Контроль линии и состояния устройства

Система знает, находится ли устройство на связи. Отключение считывателя или нарушение обмена перестаёт быть незаметным событием. Для службы эксплуатации это переход от принципа «дверь вроде работает» к наблюдаемой инженерной инфраструктуре.

До примерно 1,2 км по одной линии

OSDP использует физический уровень RS-485. В отраслевых материалах SIA и Cypress для корректно спроектированной OSDP-линии указывается дальность до 4 000 ft — около 1 219 м, тогда как для Wiegand обычно приводится предел порядка 500 ft (около 150 м). Это не обещание для любого случайного кабеля: фактическая длина зависит от сечения и характеристик кабеля, скорости обмена, топологии, качества монтажа, помеховой обстановки и требований конкретного оборудования. Но порядок расстояний принципиально другой.

Адресная шина вместо отдельного кабеля к каждому считывателю

OSDP поддерживает multidrop: несколько адресных устройств могут работать на общей линии. Для больших объектов это означает меньше кабеля, проще масштабирование и возможность строить нормальную магистральную инфраструктуру вместо множества индивидуальных линий до контроллерной панели.

Интероперабельность

OSDP — открытый стандарт. Его смысл в том, чтобы оборудование разных производителей могло работать в общей системе. При этом сама SIA отдельно подчёркивает важность OSDP Verified: надпись «поддерживает OSDP» ещё не гарантирует идеальную совместимость любой пары устройств, поэтому для серьёзного проекта реализацию надо проверять.

OSDP — уже не только интерфейс считывателя

Самое интересное начинается тогда, когда перестаёшь воспринимать OSDP как «более защищённый Wiegand».

Через OSDP можно строить единую среду периферийных устройств: считывателей, электронных замков, шкафных ручек, модулей ввода-вывода и другой адресуемой периферии. При такой архитектуре линия становится транспортом не только для идентификатора, но и для команд, состояния оборудования, диагностики, настройки и обновления микропрограмм.

Seenaptec SecureBus: что можно построить поверх OSDP

Хороший пример следующего шага — Seenaptec SecureBus (SSB), разработанный ООО «Синаптек», производителем программной платформы Seenaptec Access Platform.

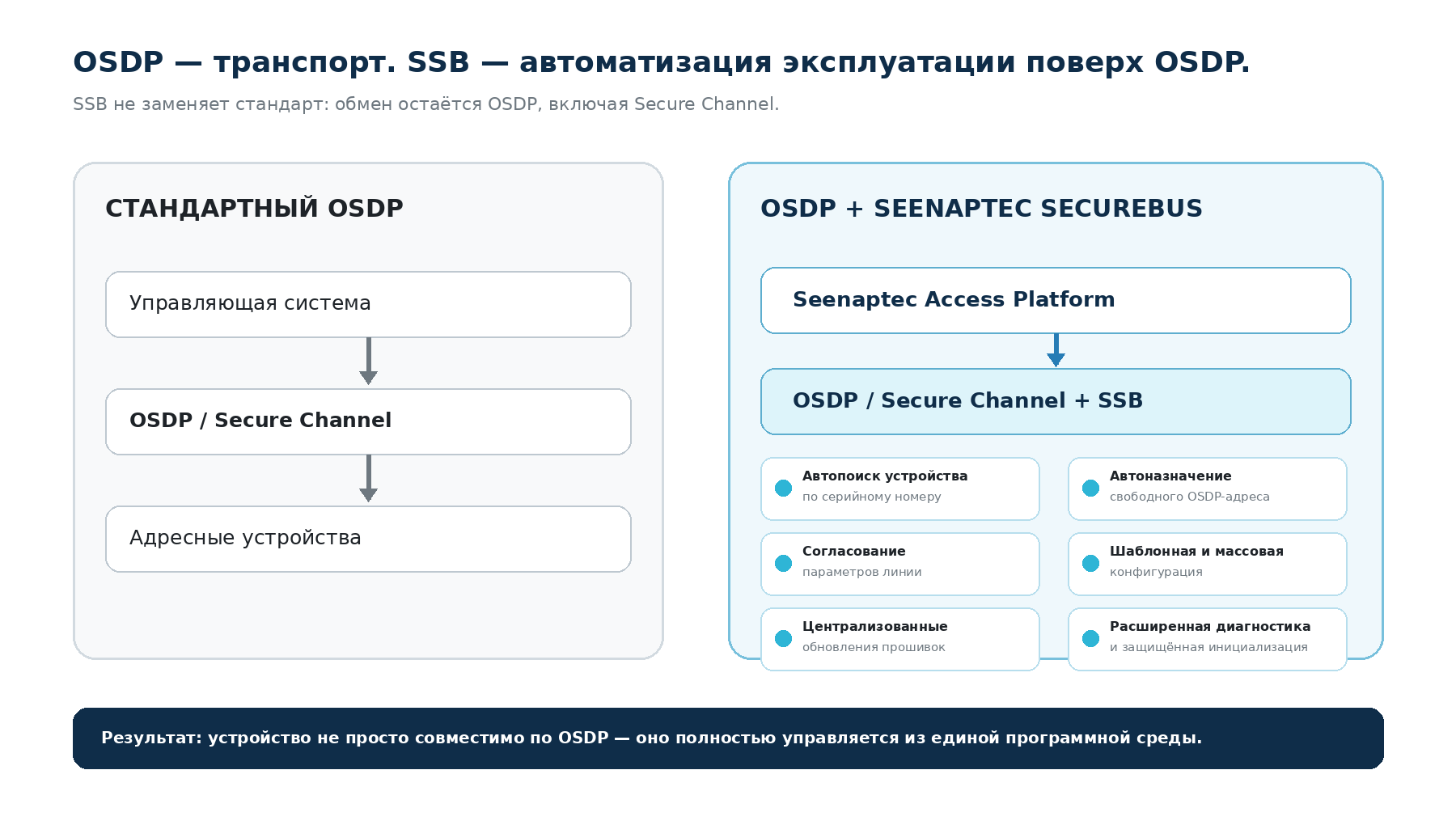

SSB не заменяет OSDP. Базовый обмен по-прежнему идёт по стандартному OSDP, включая Secure Channel. Но поверх него добавляется автоматизация, особенно заметная при десятках и сотнях устройств:

• автоматическое обнаружение оборудования по серийному номеру;
• автоматическое назначение свободного OSDP-адреса;
• согласование параметров линии;
• шаблонная и массовая конфигурация;
• централизованное обновление микропрограмм;
• расширенная диагностика и защищённая инициализация.

То есть инженер уже не обязан последовательно обходить устройства, запускать фирменные утилиты разных производителей и вручную следить за адресами. Совместимое SSB-оборудование становится полностью управляемым из Seenaptec Access Platform. Именно это важно отделять от самого OSDP: стандарт даёт современный транспорт, а SSB превращает его в автоматически управляемую инфраструктуру.

SSB не заменяет OSDP. Он добавляет поверх открытого протокола слой автоматизации ввода в эксплуатацию и дальнейшего обслуживания оборудования.

Сегодня полный набор возможностей SSB уже используется оборудованием AGRG — технологического партнёра Seenaptec. Для интегратора это означает меньше ручной пусконаладки и быстрее масштабирование типовых объектов. Для эксплуатации — централизованную диагностику, конфигурацию и обновление оборудования без отдельных сервисных программ каждого производителя.

Seenaptec открыта к сотрудничеству с производителями OSDP-оборудования. Поддержка SSB позволяет стороннему устройству получить тот же уровень интеграции с платформой: автоматическое обнаружение, адресацию, конфигурацию и эксплуатационное управление. Подробнее о технологии: Seenaptec SecureBus.

Новая норма

Wiegand не исчезнет завтра. Слишком много оборудования уже установлено, слишком много проектов по-прежнему строится по привычной схеме. Но технологическое направление отрасли становится всё менее спорным.

Современной СКУД уже мало получить от считывателя несколько десятков бит и надеяться, что линия между ним и системой никого не заинтересует. Ей нужны шифрование, контроль состояния, двусторонний обмен, длинные адресные линии, совместимость оборудования и нормальные инструменты эксплуатации.

Wiegand был отличным ответом на задачи своего времени. OSDP отвечает на задачи нашего.

И, возможно, через несколько лет вопрос «поддерживает ли этот считыватель OSDP?» будет звучать так же странно, как сегодня вопрос «поддерживает ли новый сетевой коммутатор Ethernet?».

Источники

• Security Industry Association — Open Supervised Device Protocol (OSDP)
• SIA Technology Insights — Why Access Control Professionals Need to Move From Wiegand to OSDP
• IEC 60839-11-5:2020
• Cypress Integration — OSDP FAQ
• Seenaptec Access Platform
• Seenaptec SecureBus
